TUBEROLL
TUBEROLL Sarmal tip hızlı PVC kapı, 900gr/m² PVC branda malzemesinden mamul, PVC branda içerisine gizlenmiş çelik mil ya da profil sıraları ile güçlendirilmiş yapıda, bir tambura sarılması ile çalışan iki yanda bulunan galvanize edilmiş dikmelerin kılavuzlarında hareket eden, şafta bağlı olan tüp motorun çalışması ile çelik altıgen tambur üzerine tek kat PVC perde aksamını alttan yukarıya doğru çekmesi prensibiyle çalışan kapılardır.

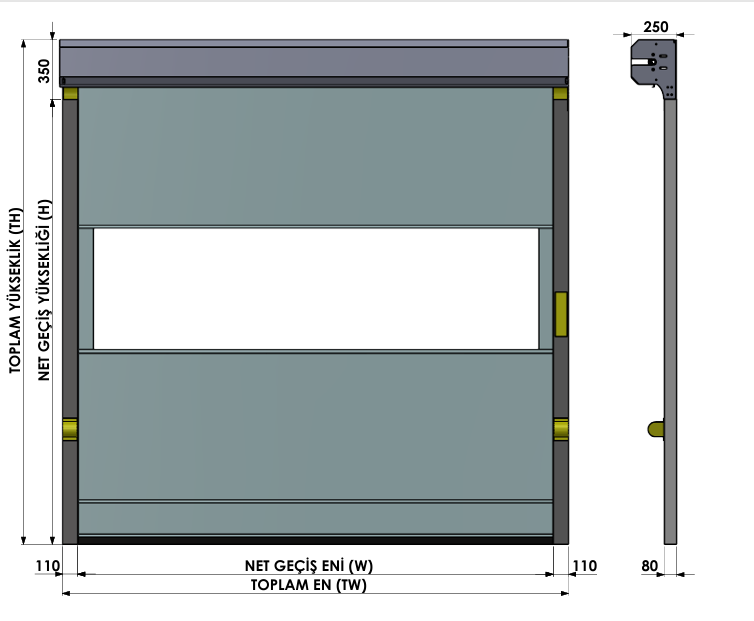

- Kapı sağ sol kılavuzları; 80x110mm ölçülerinde uzunluğu kapı ölçülerine göre ayarlanmış, 1,5mm kalınlığında DX51DZ kalitesinde galvanize edilmiş sac dan, Kapıya uygun özel formlu olmalıdır.
- Kapının Tamburu; Altıgen yapıda galvanize edilmiş ST52 çelik olmalıdır.
- PVC branda; DIN ISO 2040, DIN ISO 2075, DIN EN 1876/2 1998 Standartlarında, EU 1935/2004 ve 10/2011 gıda standartlarına uygun fitalat içermeyen, 1100 dtex atkı, 1100 dtex çözgü, UV stabilizeli CE belgeli, 900 gr/m2 hidrolitik dirençli teknik tekstil olmalıdır. -30 +70 santigrat derece arası sıcaklık değerlerini deforme olmadan karşılamalıdır.
- Kapının; Kılavuz içerisinden çıkmamasını sağlayan koruma muhafazası olmalıdır. Koruma muhafazası PVC ve POM malzemeden mamul -30 +70 santigrat derece arası deforme olmayan D1 sınıfı alev yürütmez malzemeden üretilmiş olmalıdır.
- Kapının; Tambur PVC sarım bölümü; PVC brandayı muhafaza altına alacak şekilde 1,0 kalınlığında form verilmiş DX51DZ kalite galvanize sac ile kapaklı olmalıdır.
- Kapının tambur taşıyıcı yan sac bayrakları; ST52 kalite kapı ölçülerine göre 3-5 mm. kalınlığında lazer kesimli, galvanize edilmiş olmalıdır.
- PVC branda içerisine gizlenmiş; ST52 10x20x2 kutu profil yada Ck45 Ø15mm. çelik mil ile sarmal ölçüsüne güçlendirilmiş olmalıdır.
- Kapı kılavuzlarına; PVC ve EPDM den malzemeden mamul rüzgar geçişini önleyici -30 +70 santigrat derece arası deforme olmayan D1 sınıfı alev yürütmez malzemeden üretilmiş fitiller monte edilmelidir.
- PVC branda; Üzerine uygulanacak olan şeffaf gözetleme pencereleri; EN 71-3 standardında, , EU 1935/2004 ve 10/2011 gıda standartlarına uygun fitalat içermeyen 1.5-2mm kalınlığında, -30 +70 santigrat derece arası sıcaklık değerlerini deforme olmadan karşılamalıdır.
- Kapının Alt baza bölümü; Çift kat branda dan mamul bağlandığı yerde ki zemin bozukluklarını kapatacak şekilde yumuşak kum ya da epdm membran dolgu malzemesi dolgulu olacaktır.
- Kapının rüzgar dayanımı; Montaj yapıldığı yere göre EN 12426, EN 12425, EN 12424 standartlarına Class 1,2,3 değerlerini karşılamalıdır.
- Kapı kılavuzları yüzeyinde; IEC 60529 IP64 standardına uygun 1-10mt kapasiteli, -30 ile +70 santigrat derece arası çalışma koşullarında 5.000.000 kez çalışma kapasitesine sahip Reflektörlü emniyet fotoseli ve fotosel ile reflektörünü koruyacak PVC POM muhafazası olmalıdır.
- Motor; Üç fazlı yada İki fazlı, frenli 230 - 400V AC IE3 sınıfı enerji verimliliği arttırılmış 0,75kw ile 2,2kw arasında, kapı ölçülerine göre değişiklik ayarlanmalıdır.
- Kapının; monte edildiği yerin ölçüsüne göre kapı açılma hızı 20 mt./sn ile 0,35mt./sn arasında olabilmelidir.
- Swich sistemi; IP 51 (CEI EN 60529), EN 60947-5-1, CEI EN 60947-5-1 EN60529, CSA 22.2-14 standartlarına uygun -30 ile +70 santigrat derece arası çalışma koşullarında 2.000.000 kez çalışma kapasitesine sahip olmalıdır.
- Kapının; kullanım halindeyken elektrik devresini otomatik olarak kesen bir emniyet sistemine sahip olmalıdır.
- Kapının; Butonlar üzerinden açma-kapama ve durdurma yapılabilmelidir.
- Kapının; Butonlar üzerindeki kontrollerin haricinde aşağı ve yukarı tuşları olan butonu olmalıdır.
- Kapının; Butonlar üzerinde ACİL DURDURMA butonu olmalıdır.
- Kapının; Kılavuzları üzerinde üretim tarihi, seri numarası, imalat ölçülerini içeren tanıtım etiketi olmalıdır.
• Opsiyon el olarak Motor muhafazası uygulanabilmelidir.
• Opsiyon el olarak Alüminyum alt baza ve epdm conta uygulanabilmelidir.
• Opsiyon el olarak Alüminyum alt baza, EPDM conta ile beraber alt temas pnomatik emniyet sistemi uygulanabilmelidir.
• Opsiyon el olarak Alüminyum Lamel destek barları uygulanabilmelidir.
• Opsiyon el olarak Boy fotoseli bağlanabilmelidir.
• Opsiyon el olarak İkaz lambası ya da sinyalizasyon uygulanabilmelidir.
• Opsiyon el olarak Alüminyum alt baza ve EPDM conta uygulanabilmelidir.
• Opsiyon el olarak Alüminyum alt baza, EPDM conta ile beraber alt temas pnomatik emniyet sistemi uygulanabilmelidir.
• Opsiyon el olarak Alüminyum Lamel destek barları uygulanabilmelidir.
• Opsiyon el olarak Radar sistemi bağlanabilmelidir.
• Opsiyon el olarak Uzaktan kumanda sistemi bağlanabilmelidir.
• Opsiyon el olarak Giriş Çıkış Metal Kütle Dedektörü bağlanabilmelidir.
• Opsiyon el olarak pencere adedi arttırılabilir olmalıdır.
• Kapıya opsiyon el olarak bağlanacak tüm özellikler; Opsiyon el özellik dışında ek bir ürün gerektirmemelidir, panoya bağlantı aşamasında direkt uygulanabilmelidir.
